技术参数Parameters |
指标Indicator |
|||
型号Model |

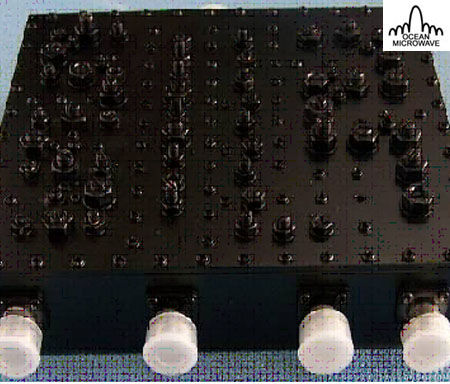

OMFC900-1800-2100-2400-A1 |
|||
工作频段Working Frequency Range （MHz） |
909～960 |
1710～1850 |
1920～2170 |
2400～2483.5 |
插入损耗Insert Loss（dB） |
≤0.8 |
≤0.8 |
≤0.8 |
|
带内波动Inband ripple （dB） |
≤0.6 |
≤0.6 |
≤0.6 |
|
带外抑制Rejection（dB） |
≥80dB@1710～ |
≥80dB@909～960MHz |
≥80dB@909～1850MHz |
≥80dB@909～2170MHz |
≥80dB@1920～2483.5MHz |
≥80dB@2400～2483.5MHz |
|||
驻波比VSWR |
≤1.25 |
|||
阻抗Impedance（Ω） |
50 |
|||
三阶互调Inter-modulation Distortion （dBc） |
≤－120dBc(+43dBm*2) |
|||
功率容量Power Capacity（W） |
200 |
|||
外形尺寸Overall Dimensions(L*W*H) (mm) |
204*194*38(不含接头、调谐螺钉和安装板) |
|||
接头类型Connection Model |
N-F |
|||
工作温度Working Temperature（°C） |
-30～+75 |
|||
湿度Relative Humidity（%） |
5～95 |
|||
重量Weight（Kg） |
1.75 |
|||
