技术参数Parameters

指标Indicator

型号Model

OMFC1800-2100-A3

工作频段Working Frequency Range （MHz）

1710～1850

1920～2170

插入损耗Insert Loss（dB）

≤0.8

带内波动Inband ripple （dB）

≤0.5

带外抑制Rejection（dB）

≥80dB@1920～2170MHz

≥80dB@1710～1850Hz

驻波比VSWR

≤1.25

阻抗Impedance（Ω）

50

三阶互调Inter-modulation Distortion （dBc）

≤－120dBc(+43dBm*2)

功率容量Power Capacity（W）

≥200

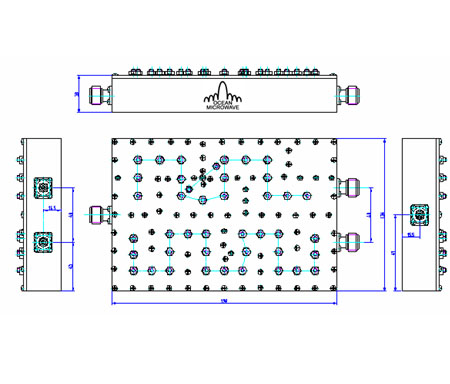

参考尺寸
Reference Dimensions(L*W*H) (mm)

198×134×33(不含接头、调谐螺钉和安装板)

安装方式

底部安装

外观

黑色亚光

接头类型Connection Model

N-F（外导体镀三元合金，内导体镀银）

工作温度Working Temperature（°C）

-30～+75

湿度Relative Humidity（%）

5～95

重量Weight（Kg）

≤2.0
