滤波器

LC 滤波器；腔体滤波器；介质&带线滤波器；滤波器总览

1.集成LC带通滤波器系列

型号	中心频率 Fc(MHz)	3dB 分数带宽 (% of Fc)	节数	带内驻波比	功率容量	特性阻抗	封装形式
OMB系列集成LC带通滤波器	1-1000	3-100%	2-9	1.5:1	2W	50Ω	双列直插、微带或SMA输出
注: 标准响应函数为切比雪夫，巴特沃斯、贝塞尔、高斯、椭圆函数或更多节数均可定制。

2．集成LC低通滤波器系列

型号	截止频率 fc(MHz)	阶数	带内驻波比	功率容量	特性阻抗	封装形式
OLP系列集成LC低通滤波器	1-1000	1-19	1.5:1	2W	50Ω	双列直插、微带或SMA接头
注: 标准响应函数为切比雪夫，巴特沃斯、贝塞尔、高斯、椭圆函数可定制。

3.集成LC高通滤波器系列

型号	截止频率 fc(MHz)	阶数	带内驻波比	功率容量	特性阻抗	封装形式
OHP系列集成LC高通滤波器	2-1000	1-19	1.5:1	2W	50Ω	双列直插、微带或SMA接头
注: 标准响应函数为切比雪夫，巴特沃斯、贝塞尔、高斯、椭圆函数可定制。

4.表贴LC滤波器系列

型号	频率范围 Fc(MHz)	3dB 分数带宽（% of Fc)	节数	带内驻波比	功率容量	特性阻抗	封装形式
S系列表贴LC滤波器	10-3 00	5-100	2-7	1.5:1	2W	50Ω	表面贴装
注:1) 标准响应函数为切比雪夫，巴特沃斯、贝塞尔、高斯等可按要求定制。 2) 含带通SBP、低通SLP、高通SHP三大系列，表中为带通参数。低通、高通参考LP和HP系列。

5.高性能小型窄带介质滤波器系列

型号	频率范围 Fc(MHz)	3dB 分数带宽（% of Fc)	节数	带内驻波比	功率容量	特性阻抗	封装形式
ODF系列高性能小型介质滤波器	300-5000	1-7%	2-7	1.5:1	2W	50Ω	微带或SMA接头

6.差分LC滤波器系列

型号	频率范围 (MHz)	3dB分数带宽（% of Fc)	节数	带内驻波比	功率容量	平衡输入阻抗	封装形式
系列差分LC滤波器	2-1000	8-20%	2-6	1.5:1	2W	100Ω	双列直插
带通、低通、高通系列名称同MB、LP、HP各系列，尾缀为22DF或SDF。带通中心频率限300MHz内。

7.小型LC时延（相位）均衡器

型号

频率
范围
(MHz)

可均衡3dB分数
带宽或频率范围

改善比例

带内
驻波比

功率
容量

特性
阻抗

封装
形式

ODE系列LC时延(相位)均衡器(含DEB、DEL、DEH系列)

2-1000

fc：5-300MHz
BW：8%～80%(带通)

>50%(延时)

>75%(相位)

1.5:1

50Ω

双列直插、微带或SMA接头

fc：5-300MHz
DC～1dB截止频率(低、高通)

8.LC幅度均衡器系列

型号	频率范围 fc(MHz)	均衡带宽	均衡量	带内驻波比	特性阻抗	封装形式
均衡带通型(AEB)	5-500	5-15%	0.5～3dB	1.5:1	50Ω	双列直插、微带或SMA接头
均衡低(AEL)、高(AEH)通型	10-500	--	0.5～3dB
均衡+/-斜率型(AES)	2-2000	--	(+/-)0～40dB或更大

9.微波腔体滤波器系列

型号	频率范围 Fc(GHz)	3dB分数带宽（% of Fc)	节数	带内驻波比 (Zo=50Ω)	功率容量	封装形式
OFS系列梳状结构腔体滤波器	0.3-25	0.8-30%	2-15	1.5:1	5W	SMA、N(K)、 L16(K)、微带、BJ系列可提供法兰型
OFD系列交指结构腔体滤波器	0.5-23	0.8-80%	2-15	1.5:1	5W
OCC系列同轴腔腔体滤波器	0.3-6	0.3-5%	2-15	1.3:1	10W
OBJ系列矩形波导腔体滤波器	5-40	0.3-4%	2-10	1.3:1	20W
注：功率容量特殊设计可达300W或更高。

10.多模腔体滤波器系列

型号	频率范围 Fc(MHz)	3dB分数带宽（% of Fc)	腔数	带内驻波比	功率容量	封装形式
ODM系列多模腔体滤波器	3-10	0.3-1.8%	1-4	1.2:1	60W	法兰型
注：单腔双模设计，结构紧凑、高Q、抑制度高。

11.微波窄带介质腔滤波器系列

型号	频率范围 Fc(MHz)	3dB 分数带宽（% of Fc)	节数	带内驻波比	功率容量	特性阻抗	封装形式
OHD系列微波介质腔滤波器	1000-18000	0.1-1%	2-8	1.3:1	5W	50Ω	SMA/N(K)/L16(K)/微带

12.螺旋腔滤波器系列

型号	频率范围 Fc(MHz)	3dB 分数带宽（% of Fc)	节数	带内驻波比	功率容量	特性阻抗	封装形式
OHL系列螺旋腔滤波器	20-550	0.9-7%	2-8	1.5:1	10W	50Ω	SMA、N(K)、L16(K)、微带

13.管状低通滤波器系列

型号	1dB截止频率 fc(MHz)	节数	带内驻波比	功率容量	特性阻抗	封装形式
OTL系列管状低通滤波器	300-4000	3-15	1.5:1	20W	50Ω	SMA、微带

14.管状带通滤波器系列

型号	频率范围 Fc(MHz)	3dB分数带宽 (% of Fc)	节数	带内驻波比	功率容量	特性阻抗	封装形式
OTB系列管状带通滤波器	200-3000	5-40%	2-6	1.3:1	10W	50Ω	SMA、微带

15.悬置带线低通滤波器系列

型号	1dB截止频率 fc(GHz)	40dB阻带频率 (GHz)TYP	带内驻波比 TYP	功率容量	封装形式
OSL系列悬置带线低通滤波器	0.8－20	1.15fc	1.9:1	15W	SMA
典型产品：13S–U1000–O/O、13SL–U2000–O/O、13SL–U3000–O/O、13SL–U4000–O/O、13SL–U5000–O/O、13SL–U6000–O/O、13SL–U7000–O/O、13SL–U8000–O/O、13SL–U9000–O/O、13SL–U10000–O/O、13SL–U11000–O/O、13SL–U12000–O/O、13SL–U13000–O/O、13SL–U14000–O/O、13SL–U15000–O/O、13SL–U16000–O/O、13SL– U17000–O/O、13SL–U18000 –O/O。

16.悬置带线高通滤波器系列

型号	1dB截止频率 fc(GHz)	50dB阻带频率 (GHz)	带内驻波比 TYP	功率容量	封装形式
OSH系列悬置带线高通滤波器	0.8－12	0.85fc	1.8:1	15W	SMA
典型产品：13SH–U1000–O/O、13SH–U2000–O/O、13SH–U3000–O/O、13SH–U4000–O/O、13SH–U5000–O/O、13SH–U6000–O/O、13SH–U7000–O/O、13SH–U8000–O/O、13SH–U9000–O/O、13SH–U10000–O/O、13SH–U11000–O/O、13SH– U12000 –O/O，用户可根据需要选用。

17.悬置带线带通滤波器系列

型号	通带范围 (GHz)	矩形系数 K40/dB/1dB	带内插损 dB	带内驻波比（TYP）	功率容量	封装形式
OSB系列悬置带线带通滤波器	0.8－18	1.8(TYP)	<1.6	2.0:1	15W	SMA
典型产品型号有：20SB – 3000/U2000 –O/O、20SB – 6000/U4000 –O/O、20SB –9000/ U6000 –O/O、20SB–12000/U12000 –O/O、20SB – 1500/U1000 –O/O、20SB – 4000/U4000 –O/O、，用户可根据需要选用。

18.悬置带线带阻滤波器

型号	中心频率 fc(GHz)	3dB分数带宽 (% of Fc)	中心陷波幅度(dB)	通带驻波比 (TYP)	功率容量	封装形式
OSR系列悬置带线带阻滤波器	0.8-20	2-25%	40-60	2.0:1	5W	SMA、微带或其它
典型产品：7SR–16000/T618–O/O，尺寸： 57×25×12(mm)。

19.小型微带滤波器系列

型号	中心频率 Fc(GHz)	3dB分数带宽 (% of Fc)	驻波比 @90%BW3dB	矩形系数 BW40dB/BW3dB	封装形式
OMSC系列小型微带滤波器	800-3800	8%	1.5:1	1.7	SMA
典型产品：6MSC–800/T64-O/O、6MSC–2400/T192-O/O、6MSC–3400/T272-O/O、6MSC–3800/T304-O/O、

20.小型带阻滤波器系列

型号	中心频率 Fc(GHz)	3dB 分数带宽 (% of Fc)	节数	通带驻波比	BW40dB/BW3dB	功率容量	特性阻抗	封装形式
OBRL系列小型带阻滤波器	5-130MHz	5-40%	2-5	1.5:1	1:4(4节)	1W	50Ω	直插型、微带或SMA
OBRM系列小型带阻滤波器	1-10GHz	5-12%	2-7	1.8:1	1:4(4节)	1W	50Ω	小型盒体结构

21.腔体陷波器系列

型号	中心频率 Fc(MHz)	3dB分数带宽 (% of Fc)	节数	通带驻波比	BW40dB/BW3dB	功率容量	特性阻抗	封装形式
OBSF系列腔体陷波器	30-6000	0.5-10%	2-6	1.7:1	1:4(4节)	5W	50Ω	SMA、N(K)、L16(K)、微带

22.腔体双工器系列

型号	通带频率 (MHz)	3dB分数带宽 (% of Fc)	节数	带内驻波比	最小间隔	功率容量	特性阻抗	封装形式
ODP系列腔体双工器	30-18000	0.3-20%	2-10	1.5:1	>2.4:1	10W	50Ω	SMA、N(K)、L16(K)、微带、法兰
注：“最小间隔”指两通道中心频率间隔除以两个通道中绝对带宽最大值。

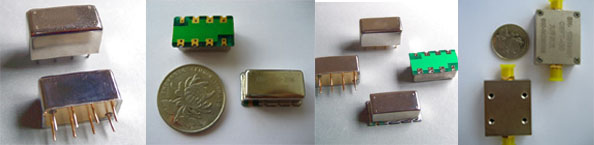

LC滤波器作为大洋微波重要及大批量生产的产品之一，其严格的工艺，苛刻的技术指标，已被众多客户应用并认可。

更重要的是，您随时都可以定制一款1000M以下任何频率的LC滤波器，而周期，仅仅三天。

在满足您对指标苛刻要求的同时，我们为您节约更为宝贵的时间成本。

常用频率低通滤波器。1000M以下任何频率可定制

型号	阻带(MHz)插损1dB)	阻带(MHz)		电压驻波比 (Typ)	封装
型号	阻带(MHz)插损1dB)	20dB	40dB	电压驻波比 (Typ)	封装
OLP-5	DC-5	7.5-9.5	9.5 200	1.3:1	A1
OLP-10.7	DC-11	16.5-21	21-200	1.3:1	A1
OLP-30	DC-32	47-61	61-200	1.3:1	A1
OLP-50	DC-48	70-90	90-400	1.3:1	A1
OLP-90	DC-81	118-154	154-600	1.3:1	A1
OLP-150	DC-140	205-265	265-800	1.3:1	A1
OLP-300	DC-270	390-515	515-1200	1.3:1	A1
OLP-600	DC-580	840-1100	1100-2000	1.3:1	A1
OLP-850	DC-780	1100-1400	1400-2000	1.3:1	A1
OLP-1000	DC-900	1300-1700	1700-2000	1.3:1	A1

常用频率带通滤波器。1000M以下任何频率可定制

窄带带通滤波器（带宽<10%）

型号	中心频率(MHz)	中心频率最大插损（dB)	35dB抑制频率（MHz）	封装
OBP-10.7	10.7	2.0	9.3…… 12.3	A1
OBP-30N	30	2.0	26 ……34.5	A1
OBP-70N	70	2.0	61…… 80.5	A1
OBP-100N	100	2.0	87 ……115	A1
OBP-160N	160	2.0	139 ……184	A1
OBP-200N	200	2.5	174……230	A1
OBP-400N	400	2.5	345……460	A1

10%带宽带通滤波器

型号	中心频率(MHz)	中心频率最大插损（dB)	40dB抑制频率（MHz）	封装
OBP-2	2	2.0	0.5……3.5	A1
OBP-10.7	10.7	2.0	8……14	A1
OBP-30	30	2.0	23……39	A1
OBP-60	60	2.0	46……77	A1
OBP-70	70	2.0	55……87	A1
OBP-100	100	2.0	77……127	A1
OBP-140	140	2.0	180……800	A1
OBP-400	400	2.0	315……505	A1
OBP-600	600	2.5	540……660	A1

宽带带通滤波器

型号	带宽(MHz)	中心频率最大插损（dB)	40dB抑制频率（MHz）	VSWR	封装
OBP-11W	6-11	2	5……13	1.5	A1
OBP-15W	7.5-15	2	6.3……18	1.5	A1
OBP-40W	20-40	1.8	16.5……48	1.5	A1
OBP-80W	40-80	1.8	33.5……96	1.5	A1
OBP-180W	90-180	2	75……215	1.5	A1
OBP-400W	200-400	2	167……480	1.5	A1
OBP-600W	300-600	2	250……720	1.5	A1
OBP-1000W	500-1000	2.5	400……1300	1.5	A1

高通滤波器

型号	通带(MHz)(插损≤1dB)	3dB截止频率(MHz)	阻带(MHz)		电压驻波比(Typ)	封装形式
型号	通带(MHz)(插损≤1dB)	3dB截止频率(MHz)	20dB	40dB	电压驻波比(Typ)	封装形式
OHP-25	27.5-200	25	DC-13	13-19	1.5:1	A1
OHP-50	41.5-300	37	DC-20	20-26	1.5:1	A1
OHP-100	90-400	82	DC-40	40-55	1.5:1	A1
OHP-175	160-800	140	DC-70	70-105	1.5:1	A1
OHP-200	185-800	164	DC-90	90-116	1.6:1	A1
OHP-300	290-1200	245	DC-145	145-170	1.5:1	A1
OHP-500	500-1600	454	DC-280	280-365	1.5:1	A1
OHP-800	780-1800	710	DC-445	445-570	2:1	A1
OHP-1000	1000-2000	900	DC-550	550-720	1.7:1	A1
