 双工器 |
|
|
|
 |
| |
|
|

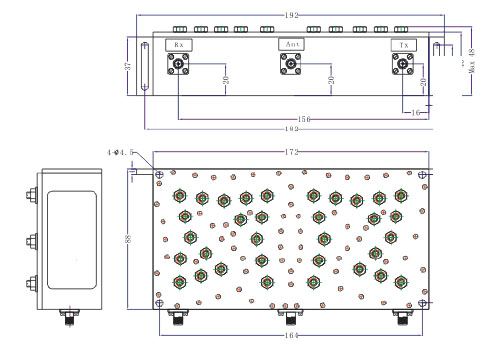

GSM腔体双工器 |
型号 |
ODI-G24-01 |
|
885-909MHz |
930-954MHz |
频率 |
≤1.7dB |
≤1.7dB |
插损 |
≤1 dB |
≤1 dB |
带内波动 |
≤0.6dB |
≤0.6 dB |
回波损耗 |
≥20dB |
≥20dB |
公共端口回波损耗 |
≥90dB@DC-840 MHz |
≥90dB@DC-885 MHz |
带外抑制 |
≥30dB@840-865MHz |
≥30dB@909-921.5MHz |
≥9.5dB@865-878MHz |
≥9.5dB@921.5-926.5MHz |
≥9.5dB @878-881.5MHz |
≥9.5dB @957.5-962.5MHz |
≥30dB@912.5-917.5MHz |
≥30dB@926.5-974MHz |
≥50dB@917.5-930MHz |
≥50dB@974-999MHz |
≥90dB@954-2170MHz |
≥90dB@999-2170MHz |
收发隔离度 |
90dB |
接头 |
SMA-50K |
尺寸 |
192×88×48mm |

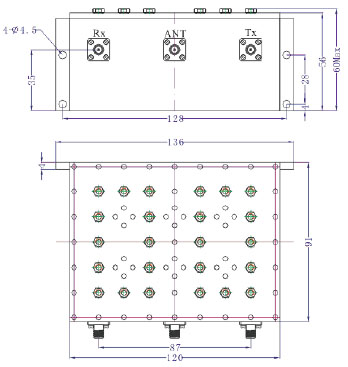

CDMA腔体双工器
型号 |
ODI-C10-01 |
频率 |
RX |
825-835MHz |
TX |
870-880MHz |
插损 |
≤1 dB |
带内波动 |
≤0.6 dB |
回波损耗 |
≥18dB |
带外抑制 |
≥10dB@f0±7.5MHz |
≥40dB@f0±15MHz |
≥60dB@RX-890MHz |
≥8510dB@ RX-TX&TX-RX |
承受功率 |
60W |
接头 |
SMA-50K |

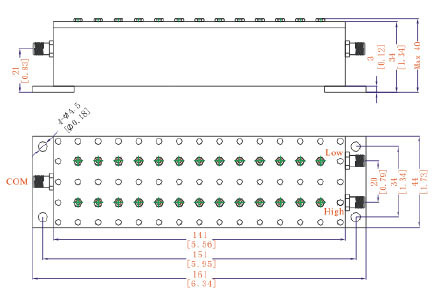

WCDMA腔体双工器
型号 |
ODI-W60-01 |
|
低端 |
高端 |
中心频率 |
1950MHz |
2140MHz |
1dB带宽 |
60MHz min |
60MHz min |
插损 |
≤1.2dB |
≤1.2dB |
带内波动 |
≤0.5dB |
≤0.5dB |
回波损耗 |
≥18dB |
≥18dB |
带外抑制 |
≥90dB@2110-2170MHz |
≥90dB@1920-1980MHz |

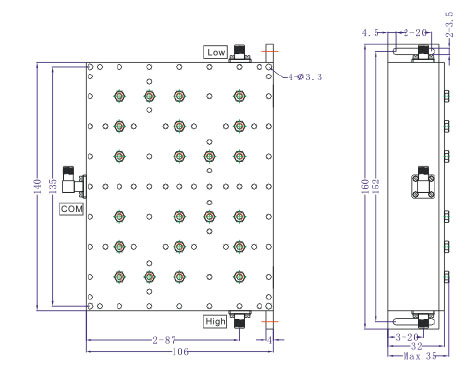

WLAN腔体双工器
型号 |
ODI-T-L20-01 |
|
低端 |
高端 |
中心频率 |
2412MHz |
2462MHz |
带宽 |
20MHz |
20MHz |
插损 |
≤1.2dB |
≤1.2dB |
回波损耗 |
≥20dB |
≥20dB |
带外抑制 |
≥85dB@2452-2472MHz |
≥85dB@2402-2422MHz |

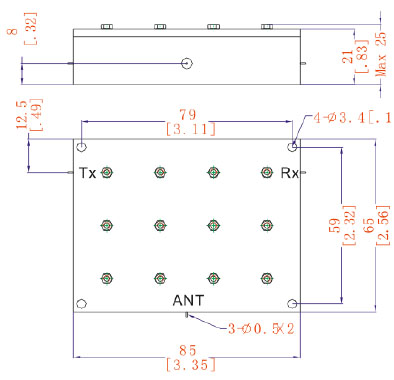

3500腔体双工器
型号 |
ODI-T-3.5-01 |
|
低端 |
高端 |
中心频率 |
3476MHz |
3576MHz |
带宽 |
3449.5-3502MHz |
3549.5-3602MHz |
插损 |
≤1.8dB |
≤1.8dB |
带内波动 |
≤0.8dB |
≤0.8dB |
驻波 |
≤1.3 |
≤1.3 |
带外抑制 |
≥57dB@3549.5-3602MHz |
≥52dB@3449.5-3502MHz |
输入功率 |
5W max |
|
