技术参数Parameters |
指标Indicator |
||
型号Model |
OMFC800-900-1800-A1 |
||
工作频段Working Frequency Range （MHz） |
825~880 |
909~960 |
1710~1850 |
插入损耗Insert Loss（dB） |
≤0.75 |
≤0.75 |
≤0.5 |
带内波动Inband ripple （dB） |
≤0.5 |
≤0.5 |
≤0.4 |
带外抑制Rejection（dB） |
≥80dB@909～ |
≥80dB@825～880MHz |
≥80dB@825～960MHz |
≥80dB@1920～2170MHz |
|||
驻波比VSWR |
≤1.25 |
||
阻抗Impedance（Ω） |
50 |
||
三阶互调Inter-modulation Distortion （dBc） |
≤－120dBc(+43dBm*2) |
||
功率容量Power Capacity（W） |
≥200 |
||

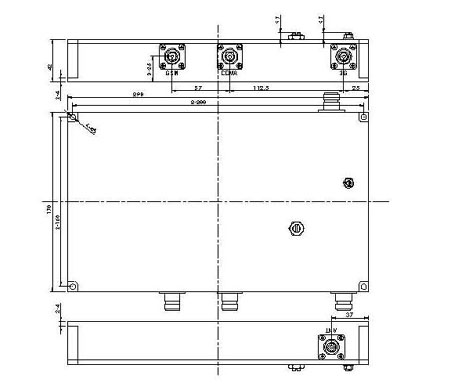

参考尺寸 |
?298*178*42(不含接头、调谐螺钉、安装板) |
||
安装方式 |
底部安装 |
||
外观 |
黑色亚光 |
||
接头类型Connection Model |
N-F（外导体镀三元合金，内导体镀银） |
||
工作温度Working Temperature（°C） |
-30～+75 |
||
湿度Relative Humidity（%） |
5～95 |
||
重量Weight（Kg） |
≤2.4 |
||
